赛谱司Z-902C+碳合金分析仪

概况

SciAps Z 系列手持式光谱仪是一款能够分析碳素钢和不锈钢中碳含量的手持式分析仪。采用激光诱导击穿光谱技术(HH-LIBS)，使用波长为 1064 纳米，频率为50HZ 的脉冲激光，每束脉冲激光功率为 5 毫焦耳。内置分光仪， 分析波谱范围为:190 纳米-670 纳米。使用内置氩气。

软件特性

分析元素范围广

可以分析其它手持分析技术不能分析的轻元素如：

也可分析其它手持分析技术比较难分析的元素如：

同时也可以分析其它手持分析技术能分析的元素如：

分析样品种类优势

客户可以根据自己的分析目的购买正对不同材料或分析目前的分析软件，如：

铝基: Be, Mg, Al, Si, Ti, V, Cr, Mn, Fe, Ni, Cu, Zn, Zr, Pb, Bi, Ag, Sn 钛基: Al, Ti, V, Cr, Fe, Cu, Zr, Nb, Mo, Sn

低合金钢: C, Al, Si, Ti, V, Cr, Mn, Fe, Cu, Ni, Nb, Mo, Pb

不锈钢: C, Al, Si, Ti, V, Cr, Mn, Ni, Fe, Ni, Cu, Nb, Mo, W

镍基: Al, Si, Ti, Cr, Mn, Fe, Co, Ni, Cu, Nb, Mo, W

铜基: Be, Al, Si, Cr, Mn, Fe, Ni, Cu, Zn, Ag, Sn, Pb, Bi

钴基: Al, Si, Ti, Cr, Mn, Fe, Co, Ni, Cu, Nb, Mo, W

特殊基体: Mg, V, Cr, Mn, Co, Zn, Zr, Nb, Mo, Ag, Sn, Hf, Ta, W, Re, Pb, Sn.

支持分析各种形状的样品

支持分析各种形状的样品，无需特制夹具

分析效率优势

分析速度比现场测碳技术快

功能强大的应用扩展和建模软件 ProfileBuilder；

无与伦比的兼容性

SciAps 赛谱司 LIBS 样品光谱信息导出后，可以用客户实验其它 LIBS 光谱解谱软件解谱。

SciAps Z-902C+系列技术规格

工作条件：

1.1 工作温度：-10℃-40℃

设备用途：

可分析合金材料中的碳元素及合金成分含量，自动鉴别合金牌号。

规格

★尺寸：273*73*12（mm)，重量约 3 斤左右，重量轻，方便携带，。

激发源：5-6 mj/脉冲，50 赫兹重复频率，1064 nm 激光源

★光谱分析范围：多 CCD 光谱仪:190 nm - 420nm。

光谱数据采集：独特Time Gating 技术，最大限度降低背景噪音对信号的干扰，提高测试准确性和精度；

电子信号处理：ARM Cortex-A9 双核/1.2 GHz 内存：1 GB DDR2 内存，1 GB 内存

自动对焦：计算机控制手动或自动调整激光聚焦样本位置

供电：可充电锂电池及充电器。

显示：2.7"彩色触摸屏智能手机显示屏-PowerVR SGX540 3D 图形

数据存储：32 GB SD

通讯-数据传输：Wifi,蓝牙,USB(可根据客户要求打开或关闭传输功能)。

摄像头：在分析过程中，通过机载摄像头帮助定位检测位置，内置高清照相机及视频成像系统，可进行精确微区分析

操作系统：Android 智能操作系统

★操作/氩气净化：氩气进化特征光谱信号，降低空气对特征光的吸收，最大限度维持特征光谱信号强度；内置高纯度氩气环境，仪器把手处内置旋入式微型氩气瓶,在氩净化环境中操作的用户可更换的氩气瓶。氩罐在更换前提供大约 600 个测试可外接氩气

★激光测试行程可根据样品大小形状做出调整，激光测试行程最大可设置到 16 x 16， 256 个测试点，最少可设置一个测试点。；

★合金成分检测及牌号确认满足美国石油学会（API）的推荐规程 API 578 要求。

同时可以分析合金中 Li, Be, B 等元素含量及常规合金元素种类及含量

单束激光直径 10um, 可测试 mm 级别小样品，超薄样品或是样品涂层的元素成分；

合金分析模式：可分析常规铝合金，铜合金，不锈钢，镍合金，钛合金，钴合金，铁合金样品；包含 500 多个合金牌号，用户可以运 ProfileBuilder 软件自行添加合金牌号。

碳合金分析模式：可分析不锈钢低合金钢中碳元素，合金元素含量，识别牌号；

★碳当量分析功能：仪器可根据检测出来的材质成分自动计算低合金钢碳当量，帮助现场判断可焊性，提高工作效率；

★元素分析模式：可对各类未知样品包括但不限于合金类陶瓷类矿石类等样品做定性分析，也可根据客户需求随时添加需要检测的元素；

PB 软件：允许客户将自已独特的样品添加至合金牌号库；

校准检查：通过测试材料为 316 不锈钢的内部快门，完成自动校准和波长刻度验证

漂移修正：只有对精度要求比较高的测试需要运行漂移修正功能 。通过测试工厂提供的标件自动完成漂移校正

安全：激光安全级别 3B, 内置样品感应装置，测试窗口无样品，不激发激光，仪器安全级别 1 级，无电离辐射;密码保护，确保数据安全和非授权人员操作仪器。

标准配件：防水外箱，2 锂离子电池，充电器，USB 线，ProfileBuilder 软件，可编辑合金牌号库（合金应用），开机自检样品。培训支持，终身免费软件升级。

产品详情

SciAps Z 系列手持式光谱仪是一款能够分析碳素钢和不锈钢中碳含量的手持式分析仪。采用激光诱导击穿光谱技术(HH-LIBS)，使用波长为 1064 纳米，频率为50HZ 的脉冲激光，每束脉冲激光功率为 5 毫焦耳。内置分光仪， 分析波谱范围为:190 纳米-670 纳米。使用内置氩气。最低可检测出 0.008%的 C。Z 系列的优势体现如下：

1、巧重量轻

SciAps 手持式 libs 分析仪重量约 2kg，尺寸（长*宽*高）273*73*12mm，是目前市面上唯一可以测合金钢碳钢里碳含量并自动计算碳当量，同时识别金属牌号的手持光谱分析仪，是现场检验理想的分析工具。

2、好用省力

2.1对称式设计，帮助使用者更轻易的平衡好仪器，节省体力。

2.2手柄部分小巧，与手掌虎口形状贴合的流线型设计理念，使得哪怕是手比较小的女性使用者在抓握仪器时也会有很舒服的使用体验。

2.3底部四方形的设计理念使得仪器能轻易稳当立于桌面上，便于使用者抓握仪器，保护使用者手指不被样品伤到。

2.4.仪器底部和主体尾部在一条直线上，测小样品时可以直接将仪器测试窗口朝上，将样品直接放在测试窗口测试，不需要单独购买测试支架。

3、耐用

SciAps ( 赛谱司) LIBS 的窗口为蓝宝石，高强度， 有效避免窗口被不规则样品或尖锐样品损坏而导致仪器内部贵重元器件损坏的情况出现。

4、安全无辐射

SciAps ( 赛谱司) 激光诱导击穿光谱分析仪简称 LIBS ，采样激光技术，仪器安全级别 1 级，可以用手直接拿着样品测试，无需担心使用安全；无需花费时间和金钱申请辐射仪器使用许可证及参加每年由人居委组织的培训和年审。

5、无易损的昂贵耗材

与 XRF 相比，SciAps ( 赛谱司)无易损的昂贵耗材。无需担心高昂的售后服务成本。

6、利用高纯氩气瓶保护元素特征信

氩气保护，使元素特征光谱强度比空气中的要强 10 倍，从原理上确保了我们的设备可以分析特征光波长在紫外区域的元素及低含量元素。

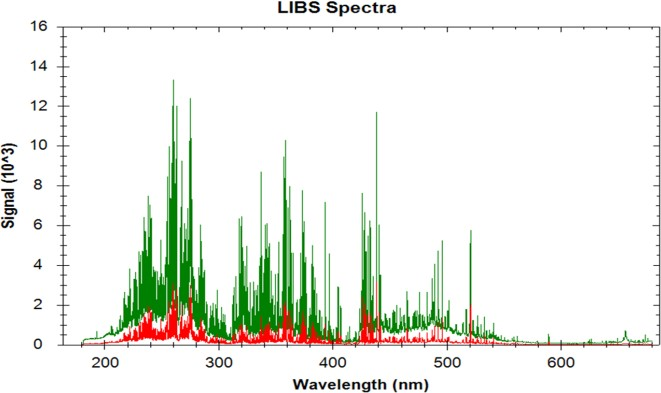

右图：红色空气状态下的信号强度；绿色是氩气状态下的信号强度

7、测试行程可调整技术（SciAps 专利），有以下分析优势：

7.1最低限度降低因样品不均质对测试结果的影响

激光单束测试光束直径为 50μm, SciAps 研发了 测 试 行 程 可 以 调 整 的 分 析 技 术

（ SciAps 赛谱司专利技术），以最低限度降低因样品不均质对测试结果的影响，最大行程为 16*16 个测试点；

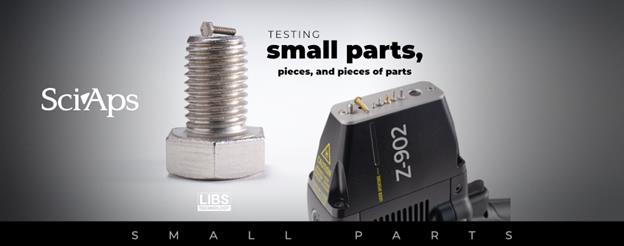

7.2可分析其它技术不好分析的超小样品，超薄样品

最小行程为 1 个点，单束激光直径为

50 μm，烧蚀深度为 10μm，理论上最小可测直径大于 50μm，厚度大于10μm 的小样品及样品镀层的元素成分。

7.3支持绘制二维杂质元素分别图， 广泛应用于新材料研发和失效分析

8、领先除噪技术

低频率 50HZ 脉冲激光结合探测器信号延时采集技术，最大限度降低背景噪音光收集，提高信号纯度，结合能最大限度保护特征光谱信号的高纯氩气，提升低含量元素的分析灵敏度；

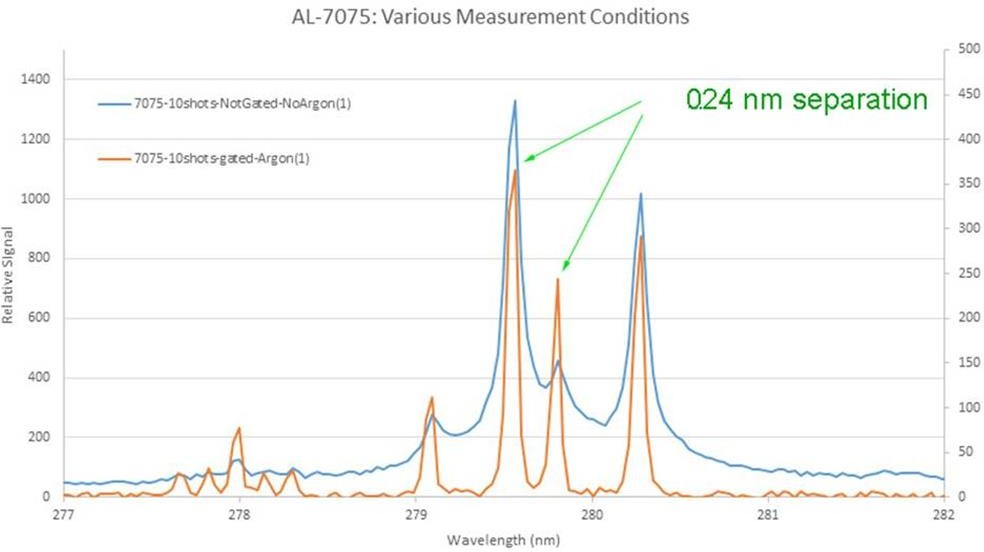

右图：

蓝色：无氩气无延时采集时的光谱

黄色：氩气，延时采集时的光谱

技术领先分析，高效率低成本优异分析性

9、先进技术确保精确结果

9.1SciAps 赛谱司 LIBS 测试技术已经被 API 578 和 ASTM 等认可。

9.2更快的检测速度极大的提高工作效率，更低的分析成本

某知名跨国检测公司的评估报告显示，购买我司的设备，后期的使用成本约为现役测 C 设备成本的 10%， 同时检测速度得以提升。

10、操作简单

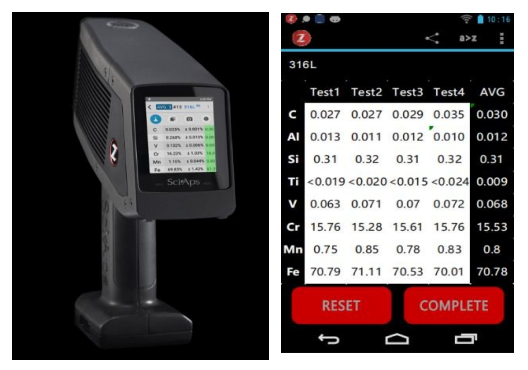

10.1安卓操作系统：

SciAps 所有的 LIBS 仪器运行用户熟悉的安卓操作系统结合 SciAps 简单直观的用户界面，使仪器的操作变得非常简单。可以通过蓝牙或无线与电脑及打印机连接，分享与打印测试结果:

通过 USB 闪存驱动盘、Wireless LAN 或蓝牙完成的数据导出操作非常简单。

在任何光线条件下，触摸显示屏都具有清晰、明亮、可读的特性。

标配高清摄像头；方面瞄准焊缝或其它细小样品。

简洁的报告制作和归档操作，具有极佳的追溯数据到测试现场的性能。

10.2一键式光谱仪漂移校正功能

开机校正程序标准化，按软件提示测试样品即可

1.3一键式分析模式

分析软件与火花直读光谱仪分析软件分析原理类似，界面简洁，容易操作。

远程操作

安卓操作系统，可选配远程操作应用程序，通过货 PC 端或手机控制仪器，助客户及时解决软件故障及建立新的分析模型，使效率实时服务成为可能。

11、全球联通.

连接软件包提供革命性的数据和报告共享功能全球实时数据共享

SciAps 赛谱司 LIBS 运行 Android。有了实时的同步功能，分析仪可以立即将每个测试结果发送到世界上任何指定的有互联网接入计算机。对于勘探来说，这意味着野外分析数据或钻探平台岩心数据可以从任何远程位置实时共享和备份到总部。远程实时监控测试数据和测试质量对质量控制和决策效率的影响是深远的。验证正确的分析仪操作和校准检查。不再需要浪费时间手工导出数据和手工下载数据。

数据共享

在任何具备蓝牙功能的平板电脑或智能手机上运行 X 或 Z。将结果立即分享到您的手机，以电子邮件的方式发送到任何地方。

数据打印

通过蓝牙发送测试数据或测试报告至蓝牙打印机，导出数据不再依赖数据线。

（9）配置 profile builder,允许客户定制的数据库和分析模式；

开发了矿石分析模式，支持分析粉末状或固体岩石类矿石样品的分析；

开发了全元素分析模式，支持一键分析样品中特征光波长在 190 nm - 625 nm 范围内的全部元素的种类；

采用安卓系统，支持通过网络，蓝牙等方式分享实时测试结果。
